科普第一站,电子厂全自动上板机的工作原理 发布时间:2022-03-13 阅读人数:

科普第一站,全自动上板机工作原理是什么?笔者在电子厂工作,每天都会用到全自动上板机,下面分享全自动上板机的工作原理。

全自动上板机通常用在SMT生产线的源头,应后置设备(下位机)的需板动作要求,将存储在周转箱内的PCB板逐一传送到生产线上,当周转箱内的PCB板全部传送完毕后,空周转箱自动下载,而代之以下一个满载的周转箱。

通过以上的描述,不知道是否理解了全自动上板机的工作原理了呢?

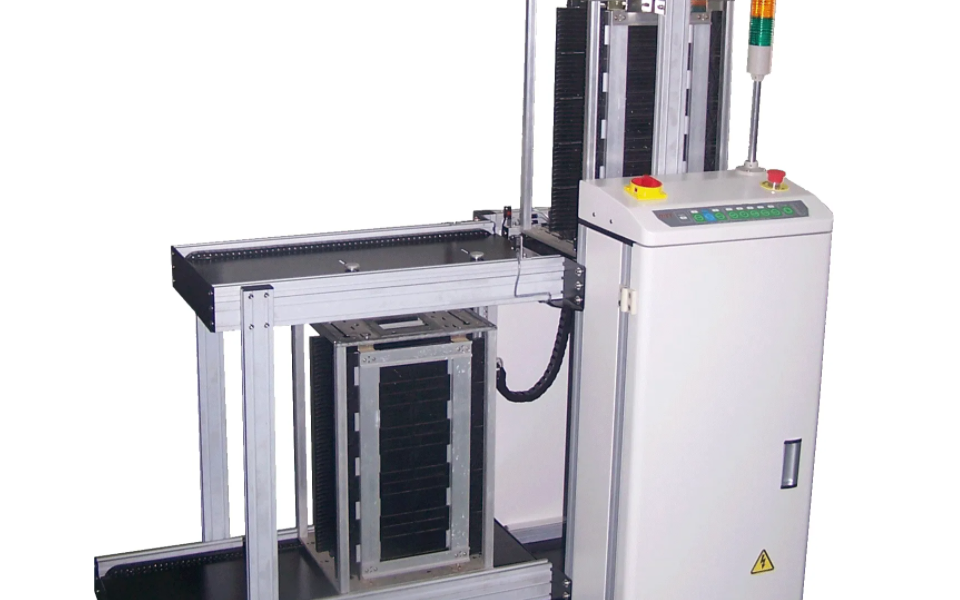

全自动上板机的外观


全自动上板机特点

1、 微电脑控制,工作稳定可靠;

2、按钮或触摸屏两种控制面板可供选择,人机对话方便;按钮型的操作简单便捷可靠,成本更低,触摸屏的更加智能,更加大气上档次。

3、 全自动上板机具有声光报警功能;

4、 可使用标准料箱,通用性强,最多可可放置三个料架;

5、 可根据PCB厚度设定料架升降步距,步距可分为四种(10,20,30,40mm),这项功能非常实用,尤其是在双面板的贴片过程中,已经做完了第一面的焊接,根据PCB上元器件的高度,决定料架的升降步距。当PCB上的最高元器件的高度大于10mm时,酌情选择20mm或者30mm或者40mm的步距。

6、 上料机内置推板机构,免去单独买推板机;这项功能,当今全自动上板机都已经集成了推板功能了。

7、 具有自动计数功能,便于生产统计;

8、配有信号通讯线,可与其他机器连接,通常与下位机(接驳台或者锡膏印刷机)相连,接受下位机的要板信号。



全自动上板机技术参数

设备类型:上、下板机设备

料箱数量:2个料箱

电路板的上板时间:约6秒或用户指定

料箱更换时间:约30秒或用户指定

步距选择:1~4(10毫米步距)

电源及电负荷:AC220V+/-20V

气流量:最多10升/分钟

电路板厚度:最少0.4毫米

允许瞬时停电:小于20ms

接地:必须可靠节点,这是人员安全的基本要求,也是安全生产的基本要求。


以上为您讲述了全自动上板机的工作原理,产品外观,产品特点和产品的技术参数。愿以上分享能为SMT从业者带来帮助。
